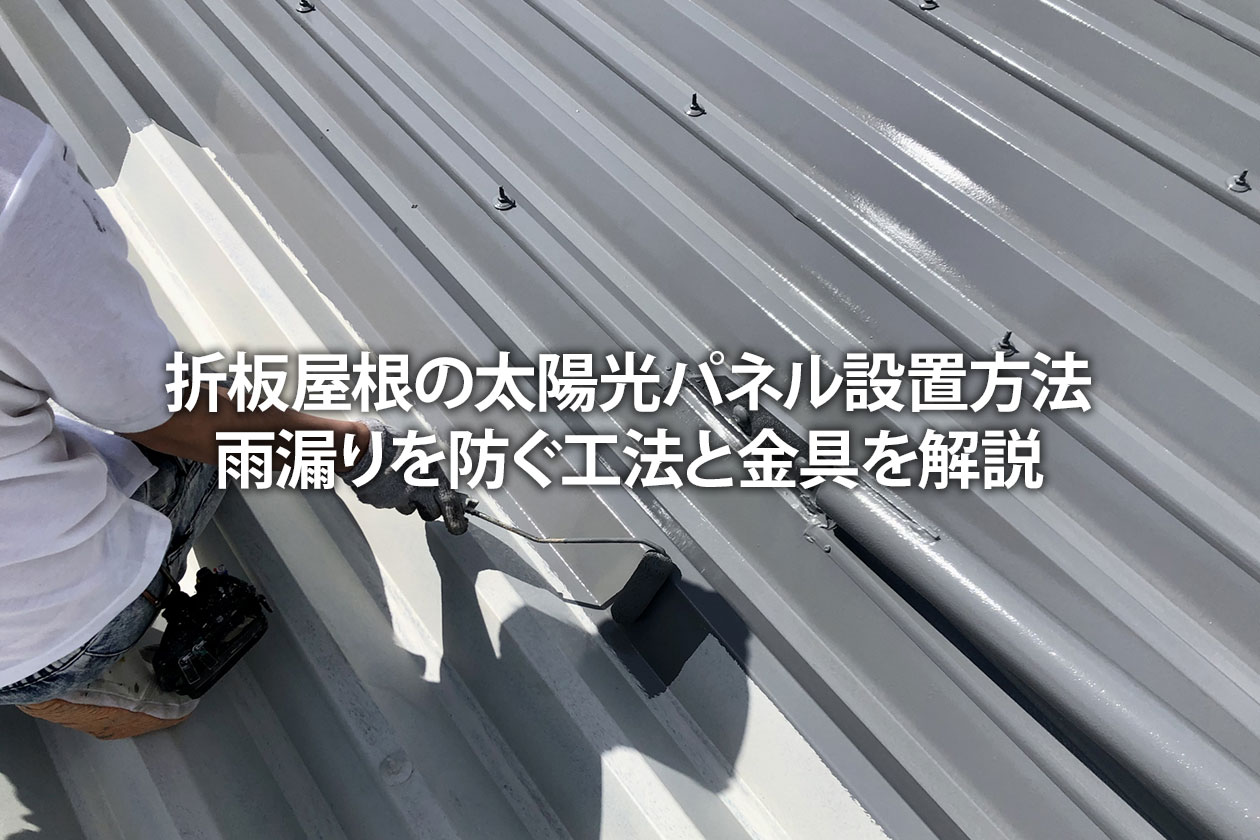

折板屋根の太陽光パネル設置方法｜雨漏りを防ぐ工法と金具を法人向けに解説

工場や倉庫で広く採用されている折板屋根は、面積が広く平坦なため太陽光パネルの設置に適しています。

しかし、その構造は特殊であり、適切な設置方法を選ばなければ雨漏りや屋根の破損といった重大な問題につながる可能性があります。

本記事では、折板屋根に太陽光パネルを設置する際の工法や金具の種類、そして設置前に必ず確認すべきポイントについて詳しく解説します。

折板屋根への太陽光パネル設置で失敗しないための2つの重要ポイント

折板屋根へ太陽光パネルを設置する際、後々のトラブルを避けるために特に重要なポイントが2つあります。

それは、屋根の防水性を損なわない工法を選ぶことと、屋根の形状を正確に把握することです。

この2点を押さえることが、長期的に安心して太陽光発電システムを運用するための第一歩となります。

ポイント1：雨漏りを確実に防ぐための工法選び

工場や倉庫の運営において、雨漏りは最も避けたいトラブルの一つです。

太陽光パネルを設置するために屋根に穴を開ける工法は、雨漏りの直接的な原因となる可能性があります。

そのため、できる限り屋根に穴を開けない工法を選択することが重要です。

屋根の構造に適した工法を選ぶことで、建物の防水性を維持し、資産価値を守ることができます。

トタン屋根の太陽光発電については「トタン屋根の太陽光発電｜設置費用・雨漏り対策とデメリットを解説」で詳しく紹介しています。

ポイント2：屋根の形状に合わせた設置方法の確認

折板屋根には、主に「ハゼ式」と「重ね式」の2種類が存在します。

この2つは屋根材の接合方法が根本的に異なり、それぞれに適した太陽光パネルの設置方法も全く異なります。

例えば、ハゼ式では屋根に穴を開けずに設置できる一方、重ね式では既存のボルトを利用するなど、形状に応じたアプローチが必要です。

自社の屋根がどちらのタイプかを知ることが、適切な工法選びの前提となります。

太陽光パネルを設置する前に！折板屋根の3つの確認必須項目

実際に太陽光パネルの設置工事を検討する前に、対象となる折半屋根の状態を正確に把握しておく必要があります。

確認すべき項目は、屋根の種類、強度、そして現在の劣化状態の3つです。

これらの事前確認を怠ると、設置後に重大な不具合が発生するリスクが高まります。

【種類】屋根が「ハゼ式」か「重ね式」かを見分ける方法

折半屋根の種類を見分ける最も簡単な方法は、屋根の山になっている部分に固定用のボルトが出ているかを確認することです。

ボルトが一定間隔で並んでいれば「重ね式」です。

一方、ボルトが見当たらず、金属板を折り込んで繋ぎ合わせているような形状であれば「ハゼ式」に分類されます。

この違いによって設置に用いる金具や工法が大きく変わります。

【強度】築年数から見る屋根の耐荷重性のチェックポイント

太陽光パネルの重量は1平方メートルあたり約12〜15kgあり、屋根全体には相当な荷重がかかります。

特に築年数が経過した折半屋根の場合、設計当初の耐荷重を維持できていない可能性があります。

そのため、建物の構造図面を確認し、専門家による構造計算を行って、パネルや架台の重量、さらには風圧や積雪の荷重に耐えられるかどうかの強度診断が不可欠です。

工場に太陽光発電を設置する際の費用や補助金、メリット・注意点については「工場に設置する太陽光発電｜費用や補助金、設置のメリット・注意点など」で詳しく紹介しています。実際に工場・倉庫の屋根へ設置した企業の削減効果は産業用太陽光発電の導入事例でまとめています。

【状態】サビや劣化がないか屋根の現状を把握する

折半屋根にサビや塗膜の剥がれ、変形などの劣化が見られる場合、そのまま太陽光パネルを設置するのは危険です。

劣化箇所は強度が低下している可能性が高く、雨漏りの原因にもなります。

設置前には必ず専門家による現場調査を行い、屋根の状態を確認しましょう。

劣化が進行している場合は、パネル設置の前に屋根の補修やカバー工法、葺き替えなどを検討する必要があります。

【屋根の種類別】折板屋根の太陽光パネル設置工法を徹底解説

折板屋根の種類や状態を確認した上で、最適な設置工法を選定します。

ここでは、代表的な「ハゼ式屋根」と「重ね式屋根」それぞれに適した工法と、穴あけが必要になった場合の防水処理について具体的に解説します。

【ハゼ式屋根向け】屋根に穴を開けない「掴み金具工法」の設置手順

ハゼ式屋根には、屋根に一切穴を開けない「掴み金具工法（キャッチ工法）」が最適です。

この工法では、屋根の馳（はぜ）と呼ばれる山の接合部分を専用の「掴み金具」で両側から挟み込み、ボルトで締め付けて固定します。

この金具を土台として架台やソーラーパネルを取り付けるため、屋根材を傷つけることがなく、雨漏りのリスクを限りなくゼロに近づけることが可能です。

着脱式軽量太陽光発電システムとは｜京セラの技術で耐荷重不足を解決

【重ね式屋根向け】既存のボルトを活用する設置方法と注意点

重ね式屋根の場合、屋根材を固定している既存のボルト（剣先ボルト）を活用して設置金具を取り付ける方法が一般的です。

この方法なら、新たに穴を開ける必要がありません。

ただし、注意点として既存ボルトの劣化状況を確認することが重要です。

サビや緩みがある場合は、新しいボルトに交換したり、防水性能のあるパッキンを追加したりするなどの処置が求められます。

穴あけが必要な場合のコーキングによる防水処理の重要性

屋根の形状や状態により、どうしても穴あけが必要になる場合があります。

その際に最も重要なのが、穴を開けた箇所の防水処理です。

ドリルで開けた穴の周囲やボルトの頭、金具の接合部に、耐久性・耐候性に優れたコーキング材を隙間なく充填します。

ブチルゴム系の防水テープなどを併用し、二重三重の防水対策を施すことで、水の侵入を確実に防ぎます。

【嵌合式屋根向け】専用の特注金具を用いた固定方法

ハゼ式や重ね式以外にも、金属板をはめ込んで連結する「嵌合式（かんごうしき）折板屋根」が存在します。

スーパールーフ66などに代表される嵌合式は、ビスを使用しないため防水性が高いのが特徴です。

しかし、形状が無数にあるため既製品の金具が適合しないケースが多く、設置は比較的困難とされています。

そのため、架台メーカーと連携して屋根の形状に合わせた特注の取付金具を製作するか、雨水が通らない安全な位置にボルトで固定して厳重な止水処理を行うなどの専門的なアプローチが必要です。

折板屋根への設置で使われる主要な金具の種類と特徴

折板屋根への太陽光パネル設置には、屋根の種類や工法に応じた専用の金具が用いられます。

ここでは、代表的な3種類の金具について、それぞれの特徴と用途を解説します。

掴み金具（キャッチ工法）：ハゼ式屋根の標準的な固定金具

掴み金具は、ハゼ式屋根の馳部分を挟み込んで固定するための専用金具です。

屋根に穴を開けることなく強固に固定できるため、雨漏りの心配がほとんどないのが最大のメリットです。

様々なメーカーから多様な形状の掴み金具が販売されており、屋根の馳の形状や寸法に合わせて最適な製品を選定します。

この金具を用いる工法は「キャッチ工法」とも呼ばれます。

アンカーボルト：重ね式屋根で強度を確保するための金具

折板屋根の施工において、タイトフレームは梁や母屋といった構造躯体に折板屋根材を接合するための金具です。タイトフレームは梁に溶接して固定するのが一般的ですが、ボルトで固定する工法もあります。

既存の剣先ボルトが利用できない場合や、より高い引き抜き強度が求められる場合に使用されることがあります。

屋根に穴を開けて固定するため、コーキングや防水パッキンによる確実な防水処理がセットで必要不可欠です。

ラックレス架台：コストを抑えつつ設置できるシンプルな架台

ラックレス架台は、従来の大掛かりな架台を使用せず、レールなどのシンプルな部材でパネルを固定する方式です。

折板屋根の山の部分に直接レールを固定するため、部品点数が少なく、設置コストを抑えられる傾向にあります。設置費用の全体像は産業用太陽光発電の費用相場をご参照ください。

また、軽量であるため屋根への負担も軽減できます。

掴み金具と組み合わせて使用されることが多いです。

薄型太陽光発電パネルの選び方｜軽量で屋根に最適！メリット・デメリットも

折板屋根への太陽光発電設置で後悔しないための注意点

折板屋根に太陽光発電設備を設置する際は、工法や金具選び以外にも注意すべき点があります。

長期的に安全かつ効率的に設備を運用するために、設計段階で以下のポイントを必ず検討しましょう。

強風や積雪の重さに耐えられる荷重計算が不可欠

太陽光パネルを設置すると、屋根が風を受ける面積が増え、風圧による影響が大きくなります。

また、積雪地域では雪の重みも加わります。

そのため、建築基準法に基づき、地域の基準風速や積雪量を考慮した詳細な荷重計算を行うことが義務付けられています。

この計算を基に、適切な金具の選定や配置を決定しないと、強風による設備の飛散や屋根の破損といった重大事故につながる恐れがあります。

修理や点検のためのメンテナンススペースを確保したパネル配置

屋根全体にパネルを隙間なく敷き詰めてしまうと、将来的なメンテナンスが非常に困難になります。

パネル本体やパワーコンディショナの点検・修理、配線の確認、あるいは屋根自体の補修が必要になった際に、作業員が安全に移動できるスペースをあらかじめ確保しておくことが重要です。

長期的な運用を見据えたパネルレイアウトを設計しましょう。

発電効率を落とさない！周辺の建物の影を考慮した設置場所の選定

太陽光パネルは、一部でも影がかかると発電効率が著しく低下する特性があります。

自社の敷地内にある他の建物の屋根、煙突、樹木、電柱などが、時間帯や季節によって影を落とさないか事前に確認が必要です。

特に、太陽の高度が低くなる冬場は影が長くなるため注意が求められます。

専用のシミュレーションソフトを用いて、年間を通じた影の影響を分析し、最適な設置場所を決定します。

太陽光パネルの遮熱効果は本当？屋根温度-10℃で夏涼しく冬暖かい

太陽光パネルの発電出力別に必要な折板屋根の設置面積目安

折板屋根は平坦で広いため太陽光発電に適していますが、設備やメンテナンススペースを確保するため、屋根全体の面積をすべて使えるわけではありません。

ここでは、求める発電出力に対して実際に必要となる設置面積の目安について詳しく解説します。

50kWから500kW以上のシステムに必要なスペース

太陽光発電システムを導入する際、出力規模に応じて必要な設置可能面積を把握しておくことが重要です。

目安として、50kWレベルのシステムであれば約370平方メートル以上のスペースが必要になります。

規模が大きくなり、100kWレベルでは約750平方メートル、300kWレベルでは約2,280平方メートルが求められます。

さらに大規模な500kWレベルを設置する場合は、約3,780平方メートル以上の広大な面積を確保しなければなりません。

屋根上にエアコンの室外機や換気扇などの設備がある場合はその分設置できるスペースが減るため、事前調査による正確な面積の算出が不可欠です。現地調査から運用までの手順は法人の太陽光発電（自家消費）導入の流れで解説しています。

折板屋根への太陽光発電設置を任せるべき施工業者の選び方

太陽光発電の導入を成功させるには、施工業者の選定が非常に重要です。

特に折板屋根は形状や構造が多様であるため、専門的な知識と豊富な経験を持つ業者を見極める必要があります。産業用太陽光の施工会社は産業用太陽光発電の業者一覧で地域別に比較できます。

ここでは、信頼できる業者を選ぶための具体的なポイントを解説します。

屋根の特性を熟知し、適切な架台や工法を提案できる業者を選ぶ

業者選びで最も重視すべきなのは、屋根の形状ごとに最適な提案ができる技術力です。

例えば、重ね式の一種である88折板の屋根に対して、既存のボルトを利用できるか、雨漏り対策をどう行うかを的確に判断できる業者が安心です。

折半屋根 架台の選定には専門知識が必要であり、風圧や積雪荷重に耐えられる設計が不可欠です。

また、特殊な形状の折半であっても、特注の部品を用意できるような柔軟な対応力が求められます。

折半 パネル 架台の施工実績が豊富な業者であれば、事前の構造計算から防水処理までをワンストップで任せることができ、長期的な運用トラブルを未然に防ぐことが可能です。

折板屋根の太陽光発電設置に関するよくある質問

ここでは、折板屋根への太陽光発電システムの設置に関して、お客様から多く寄せられる質問とその回答をご紹介します。

太陽光パネルの種類別の特徴や選び方については「太陽光パネルの種類別比較と選ぶポイント」で詳しく紹介しています。

ハゼ式折板屋根の場合、本当に穴を開けずに太陽光パネルを設置できますか？

はい、設置可能です。

ハゼ式屋根の馳（はぜ）と呼ばれる山の部分を挟み込む「掴み金具」を使用することで、屋根材に一切穴を開けずに太陽光パネルを固定できます。

この工法は雨漏りリスクを最小限に抑えられるため、ハゼ式屋根の標準的な設置方法として広く採用されています。

倉庫への太陽光発電設置については「倉庫に設置する太陽光発電のメリットと補助金」で詳しく紹介しています。

重ね式折板屋根への設置で雨漏りを防ぐには、どのような防水処理方法が効果的ですか？

重ね式屋根では、屋根材を固定している既存のボルトを活用し、新たな穴あけを避けるのが基本です。

穴あけが必要な場合は、耐久性の高いブチルゴム系の防水材や変成シリコン系のコーキング材を用い、金具と屋根の間に隙間ができないよう、二重三重の防水処理を施すことが効果的です。

古い工場の折板屋根でも太陽光発電の重さに耐えられますか？強度の確認方法を教えてください。

専門家による構造計算（強度計算）が必須です。

築年数が古い折半屋根は劣化している可能性があるため、見た目での判断は危険です。

建物の設計図書を基に、専門の施工業者が太陽光パネルの重量や風圧、積雪荷重などを考慮した計算を行い、設置の可否を正確に診断する必要があります。

まとめ

折板屋根への太陽光パネル設置を成功させる鍵は、屋根の種類が「ハゼ式」か「重ね式」かを見極め、それぞれに適した工法を選択することにあります。

特に雨漏りを防ぐためには、ハゼ式であれば穴を開けない掴み金具工法を、重ね式であれば既存ボルトの活用や確実な防水処理が不可欠です。

また、設置前には必ず専門家による折板屋根の強度診断と状態確認を行い、安全性を確保することが重要です。
